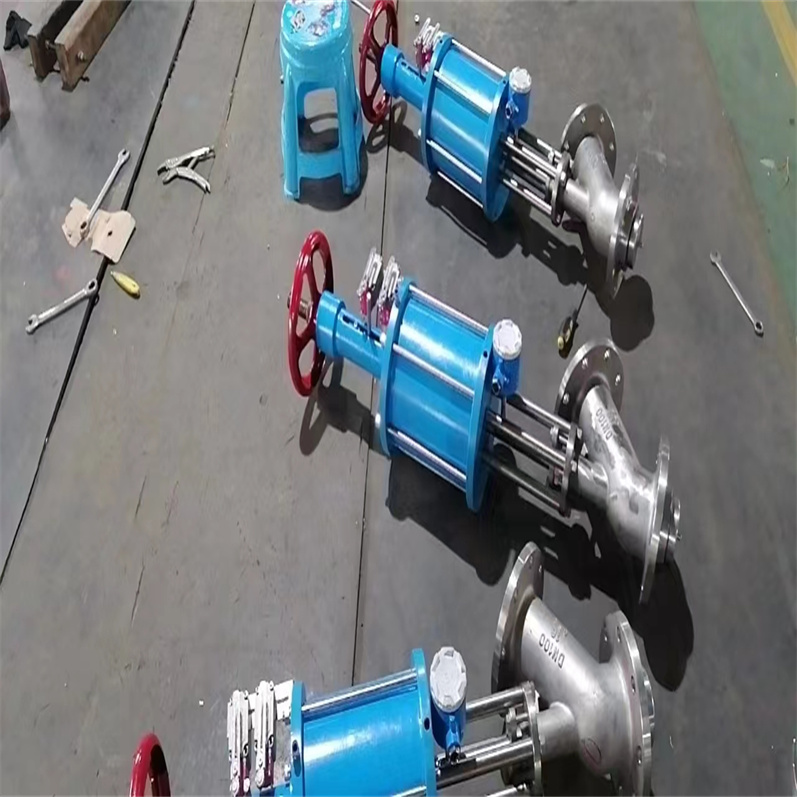

FL6S41H防爆帶手動直行程氣動放料閥應用案例

FL6S41H防爆帶手動直行程氣動放料閥應用案例

FL641H氣動放料閥主要用于反應器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他容器的底部，因此消除介質常在容器底部的殘留現象。放料閥根據實際情況的需要，放底結果設計為平底，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊接有硬質合金，密封面采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。

氣動帶手動放料閥是一種結合氣動執行機構和手動操作功能的閥門，主要用于控制粉體、顆粒狀物料或高粘度流體在容器或管道中的排放。以下是對其核心特點、工作原理、應用場景及選型要點的詳細介紹：上展式氣動放料閥是一種常用的閥門，主要用于化工、石油、冶金等領域。它具有結構緊湊、操作方便、密封性能好、耐腐蝕等特點。同時，上展式氣動放料閥還具有自動控制和手動操作兩種功能，可以根據實際需求進行選擇。



FL641H是上展式氣動放料閥的一種型號，它具有以下特點：
1. 結構緊湊：FL641H采用緊湊的設計，結構簡單，易于安裝和維護。
2. 密封性能好：該閥門采用優質密封材料，能夠有效防止氣體、液體等介質的泄漏。
3. 耐腐蝕性強：FL641H采用耐腐蝕材料制造，能夠適應各種惡劣的工作環境。
4. 操作方便：該閥門采用氣動控制方式，操作簡單方便，可以實現遠程控制。

總之，上展式氣動放料閥帶手動FL641H是一種性能優良、操作方便的閥門，適用于各種化工、石油、冶金等領域。如果您需要了解更多關于該產品的信息，請聯系相關廠家或查閱相關資料。

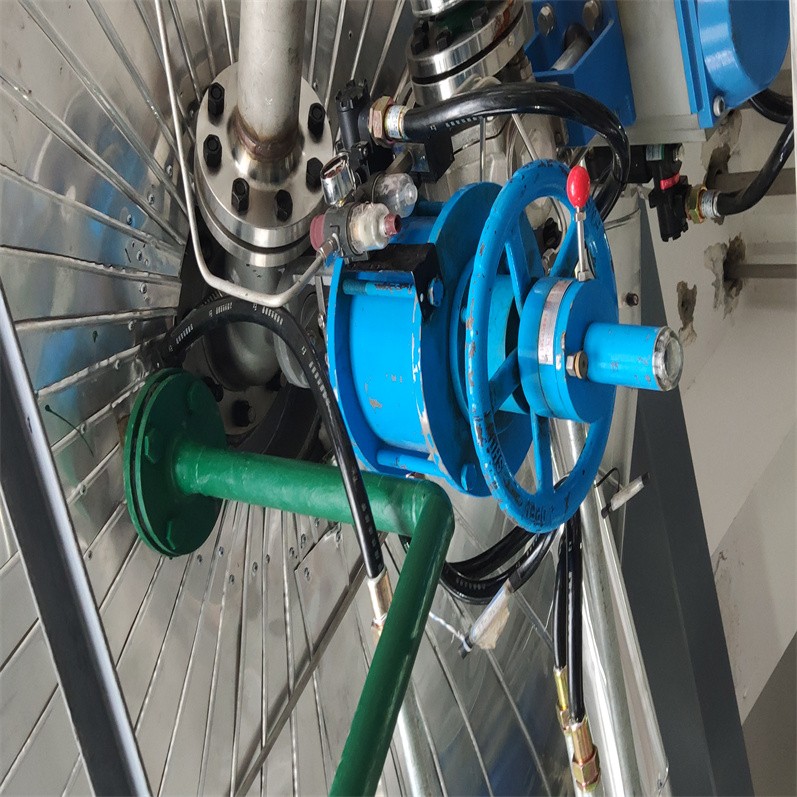

FL6S41H防爆帶手動直行程氣動放料閥應用案例防爆帶手動直行程執行器的安裝

防爆帶手動直行程執行器與閥門安裝精度是否正確，直接影響執行器安全操作和使用壽命。合理安裝是將執行器中心軸與閥桿必須對同軸，執行器與閥門裝配之前，應對閥門推力測定，不應超出所要求推力。裝配后，氣動執行器和閥門同時試驗，對閥門加壓至額定密封壓力，執行器以0.4-0.7MPa，對其兩個進氣口進行切換進氣，不應有停頓、爬行現象，應開關靈活旋轉，應要進行多次反復試驗。



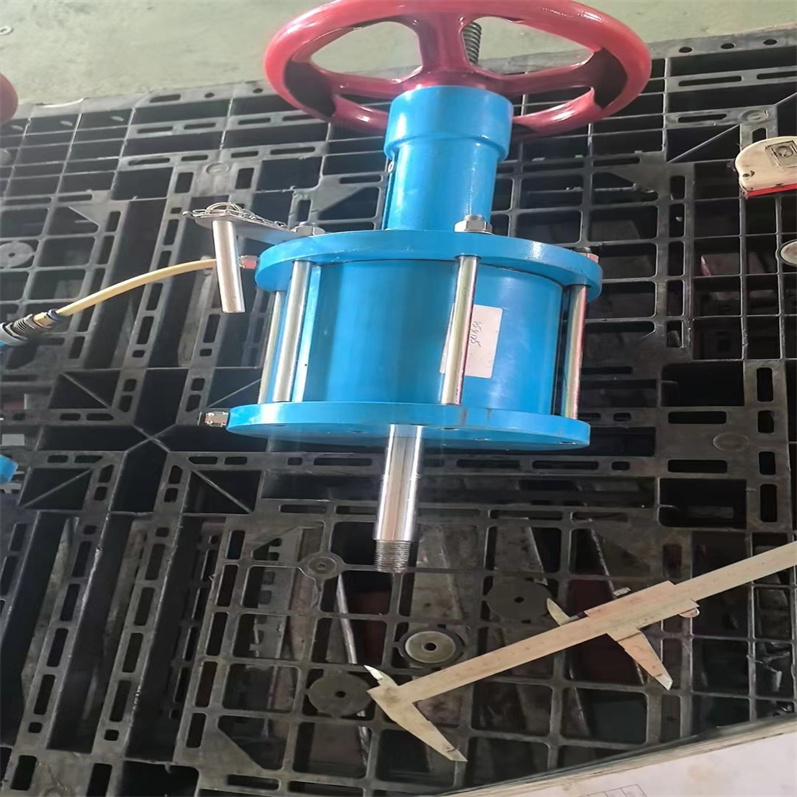

 FL6S41H防爆帶手動直行程氣動放料閥應用案例防爆帶手動直行程執行器產品特點

驅動裝置是目前機械中使用的主要裝置，說到驅動裝置，其實目前的閥門中也有使用到驅動設備。而執行器就是一種與閥門配合使用的比較多裝置了，這種執行機構具有的作用到目前都是非常巨大的，它加入了閥門使得形成的閥裝置能夠在一定程度上對管道介質起到自動化的調節作用。而很多時候，這種氣動執行器幫助閥門在管道中起到較穩定的調節作用的裝置。

 防爆帶手動直行程執行器及主要附件的功能

雙作用執行器：對閥門開啟和關閉的兩位式控制

單作用執行器：在電路氣路切斷或故障，閥門通過彈簧實現自動開啟或關閉

單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開

雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，并有記憶功能

限位開關回訊器：遠距離傳送閥門的開關位置的信號

定位器：根據電流信號（標準4~20mA）的大小對閥門的介質流量調節控制

氣源處理器：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件潤滑

手動操作機構：自動控制在不正常運作情況下可以手動操作



一、FL6S41H防爆帶手動直行程氣動放料閥應用案例核心特點

驅動與控制靈活

氣動驅動：以壓縮空氣為動力源，實現快速啟閉（通常僅需幾秒），響應速度快，適合高頻次操作和自動化控制需求。支持遠程控制或集成到PLC/DCS系統，提升流程自動化水平。

手動操作：配備手動裝置（如手輪、手柄），在氣源故障或緊急情況下可手動啟閉閥門，確保生產連續性和安全性。

雙重保障：氣動與手動操作可快速切換，適應不同工況需求。

結構緊湊與耐腐蝕性

體積小：安裝空間要求低，尤其適合管道密集的工況。

材質多樣：閥體可選不銹鋼（如304、316L）、襯氟（PTFE）、陶瓷等，適應不同介質特性（如腐蝕性、高溫、高壓）。

密封性能優異：采用軟密封（PTFE、橡膠）或硬密封（金屬對金屬），泄漏率低，適應高溫、高壓或腐蝕性介質。

功能適配性強

開關型與調節型：可配置全開/全閉或比例控制流量，滿足不同工藝需求。

防堵塞設計：部分型號帶有吹掃接口，防止物料殘留或結晶堵塞。

耐工況能力：耐溫范圍廣（-40℃至300℃以上），耐壓等級通?？蛇_PN16-PN40，適用于高粘度、顆粒狀或易結晶介質（如漿料、粉末）。

安全可靠

防爆認證：氣動執行器無電火花，適合易燃易爆環境（如化工反應釜放料），符合Ex d IIB T4等防爆標準。

故障安全模式：失氣時可選彈簧復位，自動切換至全開或全閉狀態，保障系統安全。



二、FL6S41H防爆帶手動直行程氣動放料閥應用案例工作原理

氣動操作

開啟閥門：氣源進入氣缸下部，推動活塞向上運動，閥瓣離開閥座，物料通過閥門排放。

關閉閥門：氣源進入氣缸上部，推動活塞向下運動，閥瓣緊壓閥座，阻止物料泄漏。

自動化控制：通過電磁閥、行程開關等附件實現遠程控制和位置反饋。

手動操作

切換手柄：關閉氣源后，轉動手輪或扳動手柄，將切換手柄推移至“合"指示牌，直接驅動閥瓣啟閉。

操作方向：逆時針轉動手輪為開，順時針為關。



三、FL6S41H防爆帶手動直行程氣動放料閥應用案例應用場景

化工行業

反應釜、儲罐底部放料，控制化工原料、中間產物和成品的排放。

例如：聚合物生產中控制聚合物的出料速度和流量。

食品行業

食品加工設備中的物料排放（如面粉、糖粉、奶粉），保證生產衛生和安全。

符合GMP衛生標準，避免物料污染。

制藥行業

藥品生產過程中控制藥粉、顆粒劑等物料的排放，確保藥品質量和純度。

適應制藥行業嚴格的衛生和質量控制要求。

建材行業

水泥、石灰、石膏等建材物料的放料，控制物料流量和排放速度，保證生產穩定性。

其他領域

污水處理設備的污泥排放，控制流量和排放時間。

礦漿、爐渣等高粘度物料的排放。

四、FL6S41H防爆帶手動直行程氣動放料閥應用案例選型要點






材質選擇

根據介質特性選擇閥體材質（如不銹鋼、襯氟、陶瓷）和密封材料（如橡膠、PTFE、硬質合金）。

腐蝕性介質：選不銹鋼或襯氟材質。

高溫介質：選耐高溫合金或陶瓷材質。

壓力與溫度

公稱壓力（PN）需≥系統最大工作壓力，預留安全余量。

耐溫范圍需覆蓋介質工作溫度（如-40℃至300℃）。

通徑匹配

閥門公稱通徑（DN）需與管道通徑一致，避免流速過高導致壓降過大。

結構形式

上展式：適用于有攪拌器（除框式錨式）的反應釜。

下展式/柱塞式：適用于框式錨式攪拌器的反應釜。

根據管道布局選擇直通式、Y型或角型閥門。

根據攪拌器類型選擇上展式、下展式或柱塞式閥瓣：

附件配置

根據需求配備電磁閥、限位開關、氣源處理三聯件（過濾器、減壓閥、油霧器）等附件，提升控制性能。



FL6S41H防爆帶手動直行程氣動放料閥應用案例標準規范

1.設計制造標準按GB/T12235-2007
2.結構長度標準按企業標準
3.法蘭連接按JB/T79-94，GB/T9113 HG20592-2009等
4.試驗與檢驗按GB/T13927-2008

FL6S41H防爆帶手動直行程氣動放料閥應用案例上展式與下展式區別

氣動放料閥主要用于儲料罐、反應釜及其他容器的底部排放物料，閥門采用法蘭或對接焊與設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。根據實際情況的需要分為上展式、下展式、柱塞式三種結構形式；上展式用于有攪拌器（除框式錨式）的反應釜放料；而下展式、柱塞式用于框式錨式攪拌器的反應釜放料。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。



FL6S41H防爆帶手動直行程氣動放料閥應用案例

序號	品  名	型 號 及 規 格	單位	數量
2	放料閥	氣動帶手動上展式放料閥FL641H-16R 介質：物料，液體 耐溫：250℃ 閥芯往罐內走，閥打開 正常氣動控制開關，緊急情況手動開關 氣源壓力：0.3MPA-0.6MPA 配套氣動三零件，電磁閥 電磁閥電壓:24VAC 罐底部法蘭到離心機高度H=700MM 閥總高度控制在：590MM 配套底部盲板法蘭 與釜連接的法蘭 PN16  DN40 螺絲孔中心距110MM 4個螺絲孔，螺絲孔18MM 閥出口法蘭 PN16  DN40 螺絲孔中心距110MM 4個螺絲孔，螺絲孔18MM	套	2

主要零件材質

零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥桿	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45
















FL6S41H防爆帶手動直行程氣動放料閥應用案例外形結構圖






主要外形尺寸（上展式）

DN	d	D	D1	D2	D3	D4	D5	D6
25	25	115	85	65	115	85	60	40
32	32	135	100	78	135	100	65	45
40	40	145	110	85	145	110	80	60
50	50	160	125	100	160	125	85	70
65	65	180	145	120	180	145	125	85
80	80	195	160	135	195	160	135	95
100	100	215	180	155	215	180	160	130
125	125	245	210	185	245	210	180	140
150	150	280	240	210	280	240	185	165
200	200	335	295	265	335	295	255	230

主要外形尺寸（下展式）



DN	d	D	D1	D2	D3	D4	D5	D6
25	25	115	85	65	135	100	75	55
32	32	135	100	78	145	110	80	57
40	40	145	110	85	160	125	100	65
50	50	160	125	100	180	145	125	70
65	65	180	145	120	195	160	135	90
80	80	195	160	135	215	180	155	130
100	100	215	180	155	245	210	195	135
125	125	245	210	185	280	240	180	145
150	150	280	240	210	335	295	215	185
200	200	335	295	265	405	355	300	220
250	250	405	355	320	460	410	350	240










 防爆帶手動直行程執行器訂購方式



FL6S41H防爆帶手動直行程氣動放料閥應用案例

本商品為廠家直供產品，如需特殊配置的(可定做)，訂貨時請詳細說明以下參數：

(例如：閥門類型、驅動方式、連接形式、結構型式、公稱壓力、公稱通徑、輸入信號、密封面材料、閥體材料、適用溫度、是否帶附件)

五、FL6S41H防爆帶手動直行程氣動放料閥應用案例維護建議

氣源維護

保持氣源干燥清潔，定期對過濾器放水。

確保氣源壓力正常（0.4-0.7MPa），電氣部分無短路或斷路故障。

定期檢查

每月檢驗一次，每年檢修一次，重點檢查閥桿、填料磨損情況及密封性能。

手動操作機構需定期潤滑，確保應急時操作順暢。

故障處理

若發現閥瓣或密封面損壞，應立即停用并修復或更換。

避免酸堿介質交替使用（除中和反應介質），以免縮短閥門壽命。

FL6S41H防爆帶手動直行程氣動放料閥應用案例






放料閥是工業生產中常用的一種設備，用于控制物料的流動。正確的安裝方法能確保其正常運作，提高生產效率。下面就來詳細介紹放料閥的安裝步驟。

一、準備工作

在安裝放料閥之前，需要做好充分的準備工作。首先，要確保所需工具和材料齊全，如螺絲刀、扳手、密封墊等。其次，要檢查放料閥的型號和規格是否與管道系統相匹配，以確保安裝后的密封性和穩定性。

二、選擇安裝位置

選擇合適的安裝位置對放料閥的正常運行至關重要。應選擇一個便于操作和維修的位置，并確保該位置能夠承受放料閥及其連接管道的重量。同時，要避免將放料閥安裝在可能受到外力沖擊或振動的地方，以免影響其密封性能和使用壽命。

三、安裝過程

1. 清理管道：在安裝放料閥之前，要先清理管道內的雜物和污垢，確保管道內部干凈。

2. 檢查放料閥：檢查放料閥的各部分是否完好無損，特別是密封面和閥門是否存在缺陷。

3. 安裝密封墊：在放料閥的兩端安裝密封墊，以確保安裝后的密封性。

4. 連接管道：將放料閥與管道連接起來，注意要確保連接牢固且密封良好。在緊固螺絲時，要均勻用力，避免造成放料閥變形或損壞。

5. 調試與測試：安裝完成后，要進行調試和測試。先手動操作幾次放料閥，檢查其開閉是否靈活，有無卡阻現象。然后進行壓力測試，檢查放料閥及連接處是否有泄漏現象。

四、安裝后檢查

安裝完成后，要對放料閥進行全面的檢查。首先，檢查放料閥及管道連接處是否牢固且密封良好。其次，檢查放料閥的操作是否靈活可靠。最后，進行實際的物料流動測試，確保放料閥能夠正常工作。

通過以上步驟，您就可以正確地安裝放料閥了。請注意，在安裝過程中要嚴格遵守安全規范，確保人身和設備安全。如有任何疑問或困難，請及時咨詢專業人員。
